PS9530系列
變頻器一體化裝置
- 產品簡介
- 技術數據
- 運行環境
- 應用范圍
- 功能特點
- 資料下載

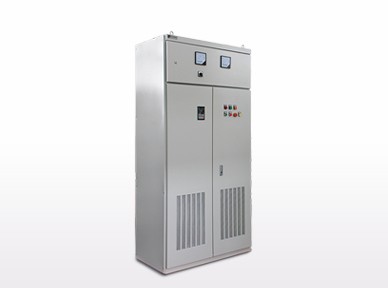

變頻器一體柜是基于普傳科技PI550系列高性能標準型矢量變頻器基礎上，將變頻器進行模塊化設計并配置相應外圍控制電路及顯示操控一體化集成控制柜。用戶訂購可以選擇我司標準配置功能、也可根據現場使用需求自行選擇外圍控制器件及所需面板操控，根據客戶需求定制。客戶購買PS柜后，只要正確接入電源及輸出電機線即可正常使用，避免了現場二次配線的不便，PS變頻一體柜的組成不但外觀簡潔美觀，也提高了二次配電的安全可靠性，操控簡單，同時降低了用戶的成本投入。
|
項目 |
功能 |
規范 |
||
|
電(dian)源(yuan) |
額定電(dian)壓等級 |
AC 3PH 480V{-10%}~480V{+10%} AC 3PH 380V{-15%}~440V{+10%} AC 1PH 220V{-15%}~240V{+10%} AC 3PH 220V{-15%}~240V{+10%} |
||
|
輸入頻(pin)率 |
50Hz/60Hz |
|||
|
允許(xu)波動(dong) |
電壓持續波動(dong)：±10%；輸入頻率波動(dong)：±5% 電壓失衡率小(xiao)于3%；畸變率滿足IEC61800-2標準； |
|||
|
控制(zhi)性能 |
控制系(xi)統 |
基于(yu)DSP的(de)高性(xing)能矢(shi)量控制(zhi)變頻器 |
||
|
控制方法 |
V/F控(kong)(kong)制(zhi)，無(wu)PG矢(shi)量控(kong)(kong)制(zhi)；帶PG矢(shi)量控(kong)(kong)制(zhi) |
|||
|
自動(dong)轉矩提(ti)升功能 |
實(shi)現(xian)V/F控(kong)制(zhi)方式下低頻率（1Hz）大輸出轉矩控(kong)制(zhi) |
|||
|
加減速控(kong)制(zhi) |
直線(xian)或S曲線(xian)加(jia)減(jian)速方式。四種加(jia)減(jian)速時間，加(jia)減(jian)速時間范(fan)圍0.0~6500.0s |
|||
|
V/F曲線方式(shi) |
線性，平方根多次冪，用戶(hu)自(zi)定義V/F曲線 |
|||
|
過載(zai)能力 |
G型：額定電流150%-1分鐘，額定電流180%-2秒(miao) |
|||
|
F型(xing)：額定電(dian)流(liu)120%~1分鐘，額定電(dian)流(liu)150%~2秒 |
||||
|
最高頻率 |
矢量控制：0~300Hz V/F控制：0~3200Hz |
|||
|
載波頻率 |
0.5K~16kHz;可根(gen)據負載特(te)性，自動調整載波頻率 |
|||
|
輸入頻率分辨(bian)率 |
數字(zi)設定：0.01Hz 模(mo)擬設定：最高頻率×0.1% |
|||
|
啟動轉矩(ju) |
G型機：0.5Hz/150%(無PG矢(shi)量控制) F型機：0.5Hz/100%(無PG矢(shi)量控制） |
|||
|
調速范圍 |
1：100（無PG矢量控制） 1：1000（帶PG矢量控制） |
|||
|
穩速精度 |
無(wu)PG矢(shi)量控(kong)制：≤±0.5%（額(e)定同步轉速） 帶(dai)PG矢量控制：≤±0.02%（額定同步轉速） |
|||
|
轉矩響應 |
≤40ms（無PG矢量(liang)控制） |
|||
|
轉矩提升 |
自(zi)動(dong)轉矩(ju)提升(sheng)；手動(dong)轉矩(ju)提升(sheng)0.1%~30.0% |
|||
|
直流制(zhi)動 |
直(zhi)流制(zhi)動頻率：0.00Hz~最大頻率，制(zhi)動時間：0.0~100.0秒，制(zhi)動動作電流值：0.0%~100.0% |
|||
|
點動控制 |
點動頻率范(fan)圍：0.00Hz~最大頻率；點動加減速(su)時間0.0s~6500.0s |
|||
|
多段速運行 |
通過(guo)控制端子實現最多(duo)16段速(su)運行 |
|||
|
內置PID |
可方便實(shi)現過程(cheng)控(kong)制(zhi)閉環控(kong)制(zhi)系統 |
|||
|
自動電壓調整（AVR） |
當電(dian)網電(dian)壓變化時，能(neng)自動(dong)保持輸出電(dian)壓恒定 |
|||
|
轉矩(ju)限定與(yu)控制 |
“挖(wa)土機”特性(xing)，對運行期間轉(zhuan)矩自動限制(zhi)，防止(zhi)頻(pin)繁過(guo)流(liu)跳閘(zha)；閉環矢量模式可實現轉(zhuan)矩控(kong)制(zhi) |
|||
|
個性化功能(neng) |
上電外圍設備(bei)安全自檢 |
可實現(xian)上(shang)電對外圍設備(bei)進(jin)行安全檢測(ce)如接(jie)地、短路等(deng) |
||
|
共(gong)直(zhi)流母線功(gong)能 |
可實(shi)現多臺變(bian)頻(pin)器共用直流母線的(de)功能 |
|||
|
逐(zhu)波(bo)限流功(gong)能 |
內置逐波限(xian)流算法，減少(shao)變頻器報過流概(gai)率(lv)，提(ti)高整(zheng)機(ji)抗干擾能力 |
|||
|
定時控制 |
定(ding)時(shi)控制功能：設(she)定(ding)時(shi)間最大6500分鐘 |
|||
|
運行 |
輸入(ru)信號 |
運行方法 |
鍵盤/端子/通(tong)訊 |
|
|
頻率設(she)定 |
10種(zhong)頻率(lv)設定(ding)方(fang)式、包括DC0~10V/-10~+10V范圍(wei)可調整(zheng)，DC0~20mA范圍(wei)可調整(zheng)，面(mian)板編碼器等 |
|||
|
自動信號 |
正轉(zhuan)、反轉(zhuan) |
|||
|
多段速度 |
最多可以設定16段速度(du)｛使(shi)用多功能端(duan)子或者程序運(yun)行｝ |
|||
|
緊急(ji)停(ting)止(zhi) |
中斷控制器的輸出 |
|||
|
擺頻運行 |
過程控制運行 |
|||
|
故障(zhang)復位 |
當保護(hu)功能處于有效狀(zhuang)態時，可(ke)以自動或手動復(fu)位故障狀(zhuang)態 |
|||
|
PID反(fan)饋信號 |
包括DC0~10V,DC0~20mA |
|||
|
輸出(chu)信(xin)號 |
運行狀(zhuang)態 |
電(dian)機狀態(tai)顯示、停止、加減速、勻速，程序運(yun)行狀態(tai) |
||
|
故障輸出 |
觸點(dian)容量：常閉觸點(dian)3A/AC 250V；常開觸點(dian)5A/AC 250V;1A/DC 30V |
|||
|
模擬輸出 |
兩路模擬輸(shu)出，可以選擇頻(pin)率、電流、電壓等(deng)16種信號，輸(shu)出信號范圍在0~10V/0~20mA內(nei)可任意(yi)設定 |
|||
|
輸(shu)出信號 |
多達(da)4路輸出信號，每路有40種信號可(ke)供選擇 |
|||
|
運行(xing)功能 |
限(xian)制頻率(lv)，回避頻率(lv)，轉(zhuan)差補償(chang)，反轉(zhuan)保護(hu)，自(zi)整(zheng)定，PIC控制 |
|||
|
直(zhi)流電流制動 |
內(nei)置PID調(diao)節制(zhi)動電流(liu)，在不過流(liu)的(de)前提下，保證足夠的(de)制(zhi)動轉矩 |
|||
|
運行命令(ling)通道 |
三種(zhong)通道(dao)；操作面板給(gei)定、控制(zhi)端子給(gei)定、串行(xing)通訊口給(gei)定、可通過多種(zhong)方(fang)式切(qie)換(huan) |
|||
|
頻率(lv)源 |
共有10種頻率(lv)源(yuan)：數字給(gei)(gei)定、模擬(ni)電壓給(gei)(gei)定、模擬(ni)電流給(gei)(gei)定、多段速給(gei)(gei)定、串行口(kou)給(gei)(gei)定，可通過(guo)多種方式切換(huan)。 |
|||
|
輸入端(duan)子 |
8個數字(zi)輸入端子(zi)，可(ke)兼容有源(yuan)PNP或(huo)NPN輸入方(fang)式(shi)，其中一(yi)個可(ke)做高速脈沖輸入（0~100kHz方(fang)波(bo)）；三個模擬(ni)量輸入端子(zi)，其中AI1和(he)AI2可(ke)選擇0~10V或(huo)0~20mA輸入，AI3電壓為-10~+10V輸入 |
|||
|
輸出端子 |
兩個(ge)數字式輸出(chu)端子，其(qi)中一(yi)個(ge)可做高(gao)速脈沖輸出(chu)（0~100kHz方波）；一(yi)個(ge)繼電器輸出(chu)端子；兩個(ge)模擬(ni)輸出(chu)端子，分(fen)別可選0~20mA或(huo)0~10V，可實現設定頻(pin)率、輸出(chu)頻(pin)率、轉(zhuan)速鄧物(wu)理量(liang)的輸出(chu) |
|||
|
保護功率 |
變頻器保護 |
過壓保(bao)護(hu)(hu)，欠(qian)壓保(bao)護(hu)(hu)，過流保(bao)護(hu)(hu)，過載(zai)保(bao)護(hu)(hu)，過熱保(bao)護(hu)(hu)，過流失速(su)保(bao)護(hu)(hu)，過壓失速(su)保(bao)護(hu)(hu)，缺(que)相保(bao)護(hu)(hu)（可選功能(neng)），外部故障 |
||
|
IGBT溫度顯示 |
顯示當前IGBT溫度(du) |
|||
|
變頻器風扇控(kong)制(zhi) |
可(ke)設定 |
|||
|
瞬(shun)間(jian)掉電(dian)再啟動 |
小于15毫秒(miao)(miao)：連續(xu)運行 大(da)于15毫秒(miao)(miao)：自動檢(jian)測電機轉速(su)，瞬間掉電再啟動 |
|||
|
轉速起動追蹤方式 |
變(bian)頻器啟(qi)動時自動追(zhui)蹤電機(ji)轉(zhuan)速 |
|||
|
參數保護功能 |
通過設定(ding)管理員密碼(ma)和解碼(ma)，保護變頻器參(can)數 |
|||
|
顯示 |
LED/OLED顯示鍵盤(pan) |
運(yun)行信息 |
監視對象(xiang)包括：運行(xing)頻(pin)率(lv)，設定頻(pin)率(lv)，輸(shu)出(chu)電(dian)流，母線電(dian)壓(ya)，輸(shu)出(chu)電(dian)壓(ya)，輸(shu)出(chu)電(dian)流，輸(shu)出(chu)功率(lv)，輸(shu)出(chu)轉矩，輸(shu)入端子狀態(tai)，輸(shu)出(chu)端子狀態(tai)，模擬量AI1值，模擬量AI2值，電(dian)機實際運行(xing)速(su)度(du)，PID設定值百分比，PID反饋值百分比等(deng)。 |
|
|
錯誤信息 |
最多(duo)保存有3個(ge)錯誤(wu)信(xin)息，可以查詢故(gu)障發生時(shi)刻(ke)的(de)故(gu)障類型、電壓、電流、頻率和工作狀態 |
|||
|
LED顯示 |
顯示參數 |
|||
|
OLED顯示(shi) |
可(ke)選(xuan)件，中(zhong)/英文提(ti)示操作內容(rong) |
|||
|
參數拷貝 |
可上傳和下傳變頻器(qi)的(de)功能代碼信息，實現快速參(can)數復制 |
|||
|
通訊 |
RS485 |
內置485 |
||
|
環境 |
環(huan)境(jing)溫(wen)度 |
-10℃~40℃（環(huan)境溫度在40℃~50℃，請降額使用(yong)） |
||
|
儲存溫度(du) |
-20℃~65℃ |
|||
|
環境(jing)濕度 |
小于90%R.H，無水珠(zhu)凝結 |
|||
|
振動 |
5.9m/s2(=0.6g)以下(xia) |
|||
|
應用地點 |
室內(nei)，不受陽(yang)光直曬，腐蝕性(xing)氣體、無塵埃(ai)、可燃性(xing)氣體、油霧、水蒸汽(qi)、滴水或鹽份等 |
|||
|
海(hai)拔高度 |
低于1000m |
|||
|
污染等級 |
2 |
|||
|
防護等級 |
IP20 |
|||
|
產品(pin)標準 |
產品執行安規(gui)標準 |
IEC61800-5-1:2007 |
||
|
產品執行EMC標準 |
IEC61800-3：2005 |
|||
|
冷(leng)卻(que)方法 |
強制風冷 |
|||
（1）環境溫度-10℃~50℃，超過40℃后，按照1℃降額3%的比例降額。不建議在50℃以上的環境中使用變頻器。
（2）防止電磁干擾、遠離干擾源。
（3）防止水滴、蒸汽、粉塵、灰塵、棉絮、金屬細粉的侵入。
（4）防止油、鹽及腐蝕性氣體侵入。
（5）避免震動。最大振幅不超過5.8m/s(0.6g)。
（6）避免高溫多濕且無雨水滴淋，相對濕度小于90%RH，不允許結露。在存在腐蝕性氣體的空間中，最大相對濕度不能超過60%。
（7）海拔高度。
（8）禁止在易燃性、可燃性、爆炸性氣體、液體或固體的危險環境中使用。
變頻(pin)器節(jie)能(neng)一體柜(ju)廣泛應用于國家(jia)發(fa)改(gai)(gai)委“電機系統節(jie)能(neng)工程”重(zhong)點(dian)改(gai)(gai)造領域(yu)：
電(dian)力：改造(zao)風機(ji)、水泵系統，重點(dian)是20萬(wan)千(qian)瓦以上火力發電機組。
冶金：鼓風機、除塵風機、冷卻水泵(beng)、加熱爐風機、鑄造除鱗水泵(beng)等(deng)設備。
有色：除塵(chen)系(xi)統自動化控制及風(feng)機調速。
煤炭：礦井(jing)通風機(ji)、排(pai)水(shui)泵(beng)調速改造及計(ji)算機(ji)控制系統。
石油、石化(hua)、化(hua)工：工藝系統流程(cheng)泵自動化(hua)控制。
機(ji)電(dian)：研發制造節(jie)能型電(dian)機(ji)、電(dian)機(ji)系統及配套設備。
輕工：注塑機(ji)、液壓油泵的節能。
其他(ta)：企業空調和通風、樓宇集中空調的電(dian)機系(xi)統(tong)改造等
此(ci)外(wai)，還(huan)應用于建材（水泥、玻璃）市政、建筑（樓宇供水）、暖通、污水處理等(deng)領域。
1.GGD標準電氣柜及威圖柜，更有模塊化結構多種型式；
2.數控機床加工；
3.節能器主回路于控制電路分離，抗干擾能力強；
4.特殊通風設計。
用戶手冊|PS9530系列變頻器一體化裝置選型手冊（中文版）
宣傳樣本|PS9530系列變頻(pin)器一(yi)體化裝置樣本（中文版）
