一、概述(shu)
皮(pi)(pi)帶輸送機(ji)(ji)，是運(yun)用皮(pi)(pi)帶的無(wu)極運(yun)動(dong)運(yun)輸物料(liao)的機(ji)(ji)械設備。廣泛(fan)用于礦(kuang)山(shan)、港口等(deng)的生(sheng)產作業，根據用戶產量(liang)及輸送量(liang)的要求、通常需要對皮(pi)(pi)帶運(yun)行(xing)(xing)速度(du)進行(xing)(xing)調(diao)(diao)整(zheng)。而變頻器具有(you)操控簡單、調(diao)(diao)速方(fang)便、保護功能完(wan)善(shan)，因此在皮(pi)(pi)帶機(ji)(ji)上可以得到很好的應用。
二、現場簡(jian)介

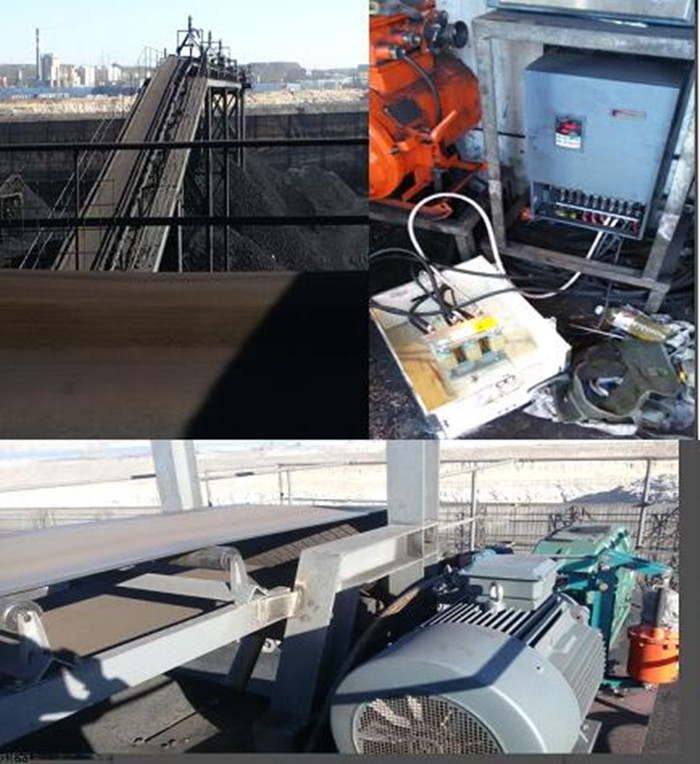

該現(xian)場是一個煤(mei)礦，1990年(nian)(nian)5月開(kai)(kai)始建礦，初期設計規模為30萬噸/年(nian)(nian)。1999年(nian)(nian)由神華神東(dong)多經公司(si)接收，并進行了(le)兩次技改，生產能(neng)力得到(dao)較(jiao)大提高。主要經營(ying)煤(mei)炭開(kai)(kai)采(cai)及銷售。現(xian)場是通過皮帶機來把(ba)篩選好(hao)的(de)煤(mei)送到(dao)煤(mei)場。現(xian)場圖(tu)片(pian)如(ru)下(xia)：
三、設備情(qing)況

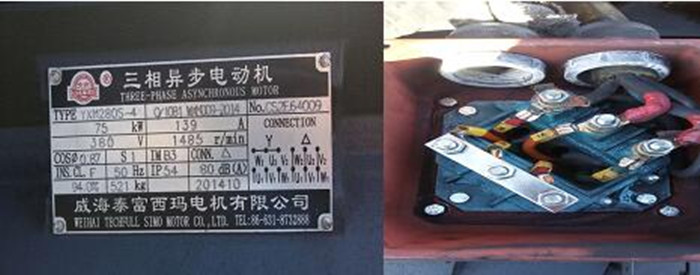

該傳送帶長(chang)度約70M，拖動電(dian)(dian)機為(wei)75KW380V4極(ji)電(dian)(dian)機（型號(hao)YXM280S-4），經減(jian)速機連接(jie)拖動皮帶運行(xing)，減(jian)速比為(wei)31.5：1。供電(dian)(dian)電(dian)(dian)源為(wei)三相660V50Hz，咨詢(xun)電(dian)(dian)機生產廠、通過更改(gai)電(dian)(dian)機接(jie)線方式(shi)，將電(dian)(dian)機改(gai)為(wei)使用660V電(dian)(dian)源。電(dian)(dian)機銘牌數據及接(jie)線方式(shi)如下圖：
四(si)、變頻器選型

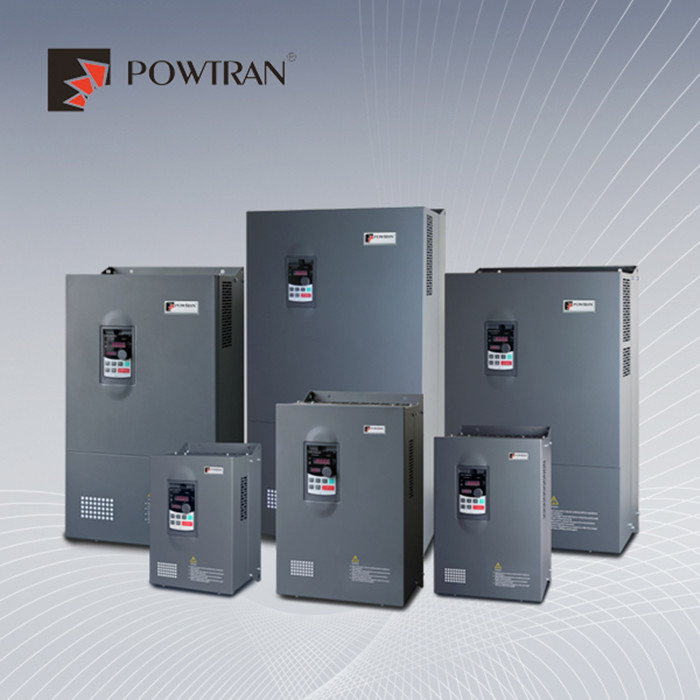

了(le)解該現(xian)場原(yuan)先(xian)使(shi)用(yong)的55KW電(dian)(dian)機，由(you)于產(chan)量要(yao)求提高、電(dian)(dian)機增大(da)到75KW，由(you)于電(dian)(dian)機已(yi)經(jing)增容，再(zai)加上較高的減速比(bi)，基本再(zai)不(bu)會(hui)出現(xian)超負荷運行，正常匹(pi)配變頻(pin)器(qi)選同功(gong)率(lv)G系列(lie)即可(ke)，變頻(pin)器(qi)型號為PI9230 075G6。
五(wu)、現場調試
現(xian)場電壓為680V且波動不大比(bi)較穩定(ding)，皮帶機運(yun)行方式為連續運(yun)行。修改變頻(pin)器參數：
將減(jian)減(jian)速(su)時間設為(wei)(wei)30S、變頻(pin)(pin)器最(zui)大頻(pin)(pin)率(lv)及上限頻(pin)(pin)率(lv)設為(wei)(wei)60Hz，由(you)于接線(xian)后測試電(dian)機方向(xiang)反了(le)，通過更改(gai)F0.24來更換(huan)電(dian)機方向(xiang)更為(wei)(wei)方便(bian)，不(bu)用調(diao)線(xian)。（F0.13=30，F0.14=30，F0.19=60，F0.21=60，F0.24=1）
試運(yun)行(xing)(xing)，出(chu)(chu)(chu)現下(xia)(xia)述狀況：變(bian)頻器V/F運(yun)行(xing)(xing)，15Hz以下(xia)(xia)運(yun)行(xing)(xing)正常(chang)，超(chao)過(guo)15Hz跳(tiao)(tiao)02/04故障(zhang)(zhang)，故障(zhang)(zhang)時顯(xian)示電(dian)(dian)(dian)流只(zhi)(zhi)有30A左右，調整轉矩提(ti)升、載波、處(chu)理接地后故障(zhang)(zhang)依舊，改(gai)為無(wu)(wu)感(gan)矢(shi)量(liang)(liang)運(yun)行(xing)(xing)，能運(yun)行(xing)(xing)到50Hz，但也(ye)跳(tiao)(tiao)02/04故障(zhang)(zhang)。在無(wu)(wu)感(gan)矢(shi)量(liang)(liang)狀態下(xia)(xia)，調整載波頻率后運(yun)行(xing)(xing)半個小時不(bu)跳(tiao)(tiao)故障(zhang)(zhang)，但感(gan)覺電(dian)(dian)(dian)機沒(mei)勁，50Hz時測輸(shu)出(chu)(chu)(chu)電(dian)(dian)(dian)壓(ya)只(zhi)(zhi)有490V。脫開電(dian)(dian)(dian)機接線測試，V/F方式(shi)、運(yun)行(xing)(xing)頻率50Hz 測輸(shu)出(chu)(chu)(chu)電(dian)(dian)(dian)壓(ya)690V（無(wu)(wu)感(gan)矢(shi)量(liang)(liang)運(yun)行(xing)(xing)時輸(shu)出(chu)(chu)(chu)電(dian)(dian)(dian)壓(ya)500V）；頻率14.9Hz，V/F運(yun)行(xing)(xing)測輸(shu)出(chu)(chu)(chu)電(dian)(dian)(dian)壓(ya)215V（無(wu)(wu)感(gan)矢(shi)量(liang)(liang)測輸(shu)出(chu)(chu)(chu)電(dian)(dian)(dian)壓(ya)150V）。測試結果(guo)，不(bu)帶電(dian)(dian)(dian)機 V/F運(yun)行(xing)(xing)，輸(shu)出(chu)(chu)(chu)電(dian)(dian)(dian)壓(ya)正常(chang)（無(wu)(wu)感(gan)矢(shi)量(liang)(liang)方式(shi)輸(shu)出(chu)(chu)(chu)電(dian)(dian)(dian)壓(ya)低(di)已(yi)反饋研發(fa)，判(pan)斷為軟件問題(ti)，另行(xing)(xing)處(chu)理）。
由于(yu)該現(xian)場變頻(pin)(pin)器(qi)到電機(ji)的接線距離比較遠，大約在90多米(mi)。因此，初步判斷為(wei)輸出(chu)電纜分布(bu)電容比較大，在輸出(chu)電源高次諧波(bo)的作用下而引起變頻(pin)(pin)器(qi)跳過(guo)流，建議加裝輸出(chu)電抗(kang)器(qi)來改(gai)善和解(jie)決(jue)此問(wen)題。
實際情況，加(jia)裝交流輸出電(dian)抗(kang)器(qi)(qi)（OCL-0200）后，問題得以(yi)解決(jue)。變頻(pin)器(qi)(qi)無(wu)需調(diao)節其他任何參數(shu)，帶(dai)電(dian)機運行正常，并且(qie)載波頻(pin)率(lv)相對高時，電(dian)抗(kang)器(qi)(qi)的噪聲相對降低。
六、小結
該現(xian)場(chang)應用屬于最簡單的調速(su)應用，對于變(bian)頻(pin)器(qi)來講沒什么特殊要求，只要保證(zheng)長期(qi)運行的可(ke)靠性、安全性即可(ke)。關鍵(jian)點在交流輸出(chu)電抗器(qi)的選擇(ze)，在這個現(xian)場(chang)得到了(le)很(hen)好地證(zheng)明(ming)，值得學習和借鑒。再(zai)有(you)，現(xian)場(chang)環(huan)境(jing)比較惡劣，已提(ti)醒客(ke)戶、后續客(ke)戶會配柜(ju)子將變(bian)頻(pin)器(qi)安裝(zhuang)在柜(ju)內使用，防(fang)塵、通風，以(yi)改(gai)善變(bian)頻(pin)器(qi)使用環(huan)境(jing)，延長變(bian)頻(pin)器(qi)使用壽命。
