一(yi)、概述(shu)
供(gong)水(shui)系統是國(guo)民生(sheng)產生(sheng)活中不(bu)(bu)可(ke)缺(que)少的(de)重要(yao)一環(huan)。傳(chuan)統供(gong)水(shui)方(fang)式占地面積大，水(shui)質(zhi)易污染，基(ji)建投資多，而最主(zhu)要(yao)的(de)缺(que)點是水(shui)壓(ya)不(bu)(bu)能保持恒定(ding)，導致部分設(she)備(bei)不(bu)(bu)能正常工作。隨(sui)著(zhu)變頻(pin)技(ji)術的(de)日益成(cheng)熟，變頻(pin)恒壓(ya)供(gong)水(shui)設(she)備(bei)從(cong)根(gen)本上解決了(le)(le)這(zhe)些問(wen)題。變頻(pin)恒壓(ya)供(gong)水(shui)技(ji)術先(xian)進、水(shui)壓(ya)恒定(ding)、操作方(fang)便、運(yun)行(xing)可(ke)靠、節約電能、自(zi)動化(hua)程度(du)高，變頻(pin)恒壓(ya)供(gong)水(shui)技(ji)術現已在(zai)各行(xing)各業得到了(le)(le)廣泛的(de)應用。
二、應用范圍
◆ 新建的住宅小區(qu)、別(bie)墅、寫字樓、綜合樓生活供(gong)水
◆ 高層建筑、消防用水(shui)、高級賓館飯店等(deng)的生活供水(shui)。
◆ 自來水廠增壓系統，農田灌(guan)溉、污水處理、人造(zao)噴泉
◆ 各種鍋(guo)爐冷水供水系統、鍋(guo)爐熱水。
◆ 自(zi)來水廠的中間加壓(ya)(ya)泵(beng)站、自(zi)來水二次增壓(ya)(ya)。
◆ 各工(gong)礦企(qi)業的生產、生活用水、管網穩(wen)壓。

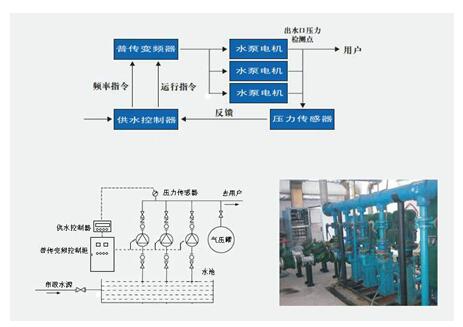

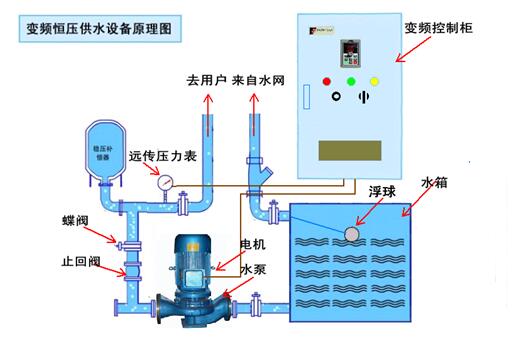

三、系統構成
; 變頻恒壓(ya)供水設備主(zhu)要(yao)由水泵(beng)機組、測壓(ya)穩(wen)壓(ya)罐、壓(ya)力(li)傳感器、變頻控制柜、相關閥門配件等(deng)組成(cheng)。
普傳PI500系(xi)列(lie)變(bian)(bian)頻器(qi)，內置PID控制(zhi)器(qi)，在恒壓(ya)(ya)(ya)供水系(xi)統中，只(zhi)需在用戶管(guan)網中配置一個的壓(ya)(ya)(ya)力(li)(li)傳感器(qi)（ 遠傳壓(ya)(ya)(ya)力(li)(li)表(biao)或壓(ya)(ya)(ya)力(li)(li)傳送器(qi) ），就(jiu)能構成一個壓(ya)(ya)(ya)力(li)(li)閉環(huan)控制(zhi)系(xi)統，將設定的壓(ya)(ya)(ya)力(li)(li)與管(guan)網回饋的實(shi)際壓(ya)(ya)(ya)力(li)(li)相比較，自動調節變(bian)(bian)頻器(qi)的輸出(chu)頻率(lv)，從而(er)改變(bian)(bian)水泵的轉(zhuan)速，以維(wei)持管(guan)網壓(ya)(ya)(ya)力(li)(li)的恒定。
四(si)、產品(pin)特點
◆ 高效節(jie)能(neng)。與(yu)傳統(tong)供水方(fang)式相比變(bian)頻恒(heng)壓供水節(jie)能(neng)約 30%-60%。
◆ 設備占地面(mian)積小，投入少(shao)，運行效率高。
◆ 控制系統可手動/自動運行。
◆ 在線調整(zheng)PID參數，具備睡(shui)眠(mian)與(yu)喚醒功能。
◆ 泵組及線路(lu)保護檢測報警，信號顯示等
五、一般原(yuan)理(li)

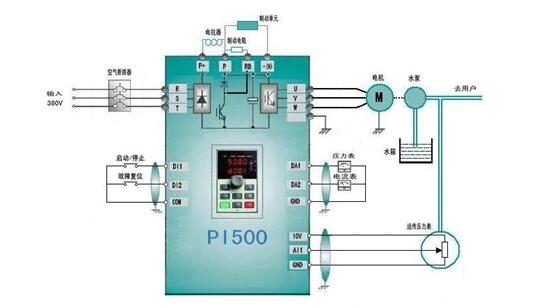

普(pu)傳PI500系列變頻器(qi)(qi)，內置PID控(kong)制(zhi)器(qi)(qi)，在恒壓供水系統中，只需在用戶管網中配置一個的(de)壓力傳感器(qi)(qi)（ 遠傳壓力表或壓力傳送器(qi)(qi) ），就能構成(cheng)一個壓力閉(bi)環控(kong)制(zhi)系統。
在變(bian)頻(pin)器(qi)恒壓供水(shui)系統中，安(an)裝在供水(shui)管(guan)網(wang)(wang)上的(de)(de)壓力(li)傳(chuan)感器(qi)不間(jian)斷(duan)地采集管(guan)網(wang)(wang)壓力(li)數據(ju)，并將其轉(zhuan)換為標準(zhun)的(de)(de)電信號傳(chuan)輸(shu)(shu)至變(bian)頻(pin)器(qi)，PLD調(diao)節(jie)(jie)器(qi)將接受到的(de)(de)信號（測量值(zhi)）與預先設定(ding)(ding)的(de)(de)壓力(li)值(zhi)（給(gei)定(ding)(ding)值(zhi)）進行邏輯運(yun)算，并將運(yun)算的(de)(de)結果轉(zhuan)換為頻(pin)率調(diao)節(jie)(jie)信號，進而調(diao)節(jie)(jie)水(shui)泵的(de)(de)轉(zhuan)速。當用水(shui)量增(zeng)大管(guan)網(wang)(wang)壓力(li)下降時（測量值(zhi)低于給(gei)定(ding)(ding)值(zhi)），PID調(diao)節(jie)(jie)器(qi)使變(bian)頻(pin)器(qi)輸(shu)(shu)出頻(pin)率升高，水(shui)泵轉(zhuan)速也隨之加快(kuai)。當用水(shui)量減(jian)小管(guan)網(wang)(wang)壓力(li)上升時（測量值(zhi)高于給(gei)定(ding)(ding)值(zhi)），PID調(diao)節(jie)(jie)器(qi)是、使變(bian)頻(pin)器(qi)輸(shu)(shu)出頻(pin)率下降，水(shui)泵轉(zhuan)速也隨之減(jian)慢。從而維持管(guan)網(wang)(wang)壓力(li)的(de)(de)基(ji)本恒定(ding)(ding)。
六、安裝調試
按(an)照說明書(shu)，將變頻器與空氣(qi)開關(guan)、電機、起(qi)停(ting)開關(guan)、壓(ya)力(li)傳感器等部件進行連接(jie)(jie)。變頻器和電動機要可靠接(jie)(jie)地，認真(zhen)檢查接(jie)(jie)線(xian)是否正確。特別(bie)是輸出輸入線(xian)絕對不(bu)(bu)能接(jie)(jie)反。壓(ya)力(li)傳感器等信(xin)(xin)號(hao)(hao)線(xian)必須使用多(duo)芯(xin)屏(ping)蔽(bi)線(xian)，以保證信(xin)(xin)號(hao)(hao)在傳輸中不(bu)(bu)受干擾(rao)(rao)。各(ge)種動力(li)線(xian)與信(xin)(xin)號(hao)(hao)線(xian)必須分開敷設，以防信(xin)(xin)號(hao)(hao)串擾(rao)(rao)。
壓(ya)力(li)(li)表(biao)選用YTZ-150型電位器式遠程壓(ya)力(li)(li)表(biao)，安裝在水泵(beng)的出(chu)水管(guan)上(shang)，該壓(ya)力(li)(li)表(biao)適用于(yu)一般的環境場所，既可直觀(guan)測出(chu)壓(ya)力(li)(li)值，又可以輸出(chu)相應的電信號。
壓(ya)力表電氣(qi)技術參(can)數(shu)：
電阻滿量程(cheng)：400Ω（藍線-紅線），零壓力起始(shi)電阻值：≤20Ω （黃線(xian)-藍線），滿(man)量程壓力上限(xian)電阻(zu)值：≤360Ω（黃(huang)線-紅(hong)線(xian)(xian)）。 接(jie)線(xian)(xian)端外加(jia)電壓：10V（藍線-紅線）

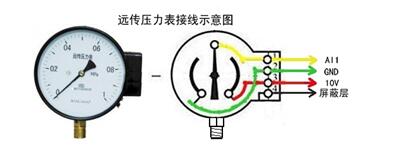

壓力表(biao)有紅(hong)、黃、藍(lan)三根引出線(xian)。紅(hong)線(xian)接變(bian)頻(pin)器+10V, 藍(lan)線接變頻器GND, 黃(huang)線接變頻器AI1

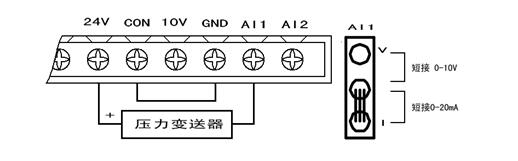

通常電流型的壓力(li)變(bian)送器都(dou)是(shi)二線制的，如果用變(bian)頻器的24V電源，需要(yao)COM端子與GND端(duan)子連起(qi)來。變頻器24V接(jie)壓力變(bian)送器的(de)正端，壓力變(bian)送器的(de)負端接(jie)變(bian)頻器的(de)AI1端(duan)子（即電流模(mo)擬量輸入端(duan)請(qing)將控制板(ban)AI1跳線改到電流位置(zhi)）。
所有的線路連接完畢后，對照相關的說(shuo)明仔細(xi)檢(jian)查核對無誤(wu)后，即可對設(she)備進行調(diao)試。
合上空氣開關，給(gei)變(bian)頻(pin)器上電，以較低頻(pin)率運(yun)行電機，檢查水泵的轉向，若反(fan)向，改變(bian)電機相序。
變頻恒(heng)壓運行(xing)：
合上(shang)運行開(kai)關，變頻器運行指示(shi)燈亮，輸(shu)出頻率根(gen)據管路(lu)的壓力從0.0Hz到達相應的頻率后，并隨著用水情況自動調節，保證出(chu)水口(kou)壓力(li)恒定為設定的壓力(li)。增大E2.01的(de)(de)參數設定值，出水(shui)口的(de)(de)壓力增(zeng)加(jia)，減小(xiao)E2.01的參數(shu)設定值，出水(shui)口(kou)的壓力降低(di)。

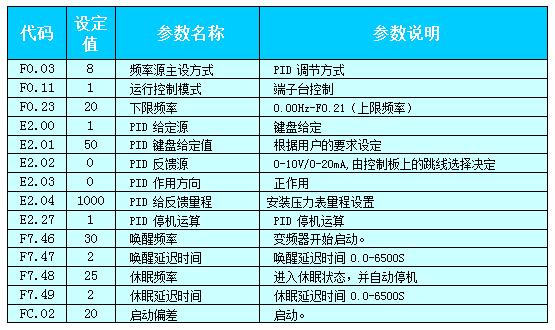

七、參(can)數設置
注：一般情況下，設置喚醒(xing)頻率要大于等于休眠(mian)頻率。設定喚醒(xing)頻率和休眠(mian)頻率均為 0.00Hz，則休(xiu)眠和喚(huan)醒功(gong)能(neng)無效。在啟用休(xiu)眠功(gong)能(neng)時，若(ruo)頻率源(yuan)使(shi)用 PID，則(ze)休(xiu)眠(mian)狀態 PID 是否運算，受功(gong)能(neng)碼(ma) E2.27 的(de)影響，此時必須選(xuan)擇 PID 停機時運算(suan)（E2.27=1）。
E2.01 鍵(jian)盤給定信號(hao)值參數計算(suan)方法(fa)： E2.01=設定壓力/壓(ya)力表滿量(liang)程壓(ya)力*100％， 例(li)如：壓力表滿(man)量程是 1.0Mpa，假如要求管(guan)網壓力恒(heng)定(ding)在 0.5Mpa，那么 E2.01 參數的設定值就是
50。如果(guo)不(bu)會計算給定壓力百分比，也可以采用一個(ge)笨(ben)辦法，就是啟動變頻器，同時觀察監(jian)視(shi)功能組里(li)面d0.16的(de)(de)數值和遠傳(chuan)壓(ya)(ya)力表指針(zhen)的(de)(de)數值，當遠傳(chuan)壓(ya)(ya)力表到達用戶(hu)要(yao)求的(de)(de)壓(ya)(ya)力后，此時d0.16顯示的數值就是E2.01需要設定的數(shu)值(zhi)。
八、多泵供水
以上(shang)是一拖一單泵(beng)恒(heng)壓(ya)供水(shui)系(xi)統，如(ru)果用水(shui)量(liang)很大(da)，單泵(beng)供水(shui)系(xi)統無(wu)法滿足(zu)用戶(hu)的需求，就要采用多泵(beng)恒(heng)壓(ya)供水(shui)系(xi)統。

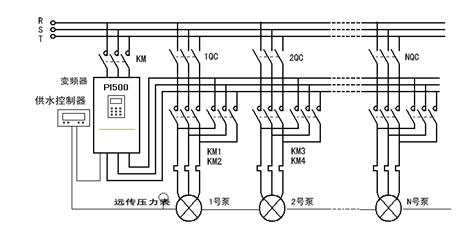

多泵恒壓供(gong)水主電路圖見下圖：

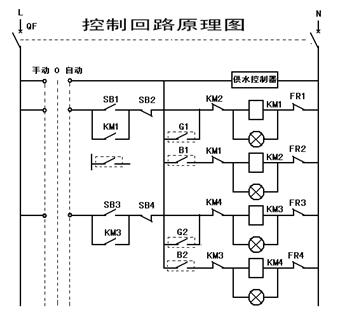

泵(beng)恒(heng)壓供水系統(tong)控制電(dian)路見(jian)下圖(tu)：
接觸器KM2、KM4、用于(yu)變頻器(qi)(qi)輸出，接觸器(qi)(qi)KM1、KM3用于工頻輸(shu)出(chu)，分別(bie)接(jie)到水(shui)泵
M1和M2，變頻器(qi)可以(yi)對任(ren)何一臺水泵(beng)進行恒壓(ya)控制(zhi)。空氣開關（QL）是當電(dian)動(dong)機(ji)過載時自(zi)動(dong)將電(dian)動(dong)機(ji)從電(dian)網中斷(duan)開，熱(re)繼電(dian)器（FR）是(shi)利用電流(liu)的(de)熱效(xiao)應原(yuan)理工作(zuo)的(de)保護(hu)電路，它在電路中用作(zuo)電動機的(de)過載保護(hu)。
◆加泵過程
首先由(you)M1在變(bian)頻控制的情(qing)況下工(gong)作。當用水量增大、水壓下降，變(bian)頻器(qi)輸出頻率上(shang)升到50Hz時水壓仍(reng)然不足，經過(guo)短(duan)暫的延(yan)時，將M1切換為(wei)工(gong)頻(pin)工(gong)作，同時變頻(pin)器的輸出(chu)頻(pin)率迅速降低(di)為(wei)0，然后使M2投入變頻運行(xing)，使水壓(ya)恒定在設定值上。（）
◆減泵過程
當(dang)用水(shui)量減少、水(shui)壓上(shang)升、恒壓供水(shui)控制器(qi)接收到下限頻率(lv)到達信號，延時(shi)一定時(shi)間后(hou)，接觸(chu)器(qi)KM1失電復位，水泵(beng)M1脫離(li)工頻電源停止運行。變頻器驅動水泵M2繼續運(yun)行，水壓(ya)穩定在設定值上(shang)。
注(zhu)意：如(ru)(ru)果電機功(gong)率很(hen)(hen)大，在變頻向工頻切換(huan)的(de)過程中(zhong)，假(jia)如(ru)(ru)兩者相(xiang)位不對，切換(huan)電流會很(hen)(hen)大，有時(shi)(shi)達(da)到額(e)定電流的(de)幾倍(bei)以上(shang)，甚(shen)至造成電網(wang)跳(tiao)閘，不能正常工作。這時(shi)(shi)就(jiu)應該考慮同步(bu)軟切換(huan)的(de)方式。
九(jiu)、恒(heng)壓供(gong)水控(kong)制器

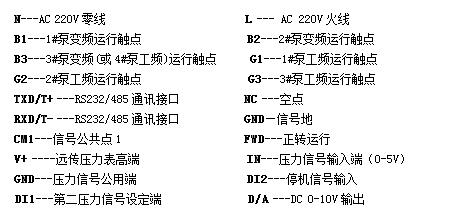

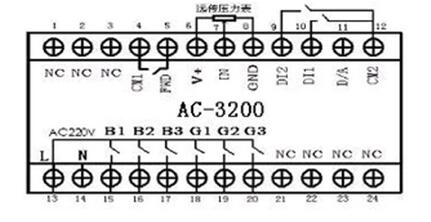

VC-3200型(xing)控制器端子接線圖
操作面板指示及參數設定說明
1. 面(mian)板(ban)及按鍵:
PV窗(chuang)口為(wei)測(ce)量值顯示窗(chuang)口，SV窗口為設(she)定值顯示(shi)窗口。"S"鍵為參數設(she)定鍵，"▲"和"▼"為(wei)兩個(ge)數(shu)字(zi)加減鍵，在參數(shu)設定狀態，"M"鍵和"
2. 工作狀態(tai)指(zhi)示燈(deng)
三(san)個泵(beng)工作狀態指示燈P1、P2、P3表(biao)示三臺泵(beng)(beng)，當指(zhi)示燈為綠色時(shi)表(biao)示對應泵(beng)(beng)工作在變頻(pin)方式，當指(zhi)示燈為紅色時(shi)，表(biao)示對應泵(beng)(beng)工作在工頻(pin)方式。當工作在第二(er)壓(ya)力（消(xiao)防壓(ya)力）狀態時(shi)，AL指示燈顯(xian)示綠色；當缺水(停機)端子接通時，AL指示(shi)燈顯示(shi)紅色，同(tong)時控(kong)制器(qi)(qi)所有(you)輸出控(kong)制都停(ting)止，直(zhi)到(dao)缺水（停(ting)機(ji)）狀態解除(chu)，控(kong)制器(qi)(qi)重新開(kai)始工作。OUT為備用指示(shi)燈。
3. 參數(shu)的(de)設定(ding)
正常運行狀態下，按住"S"鍵3秒，當顯示窗口顯示“-.-.- -.-.-”時松開(kai)"S"鍵(jian)，進入參數設定狀(zhuang)態，此(ci)時PV窗口顯示參數(shu)項P00，SV窗口顯示當前參數(shu)項的值(zhi)。"M"鍵或" "鍵為參數(shu)項翻頁鍵，用來顯示不同的(de)設定參數(shu)項；按"▲"或(huo)"▼"鍵改(gai)變當前參數項的值(zhi)，改(gai)變后(hou)的值(zhi)將被自動存儲在儀表(biao)的存儲器中。當參數設定完成(cheng)后(hou)，再(zai)按一下(xia)"S"鍵，儀表將返回正常工作狀態(tai)下。此時如果P00=18，按"▲"和"▼"鍵將(jiang)直(zhi)接改變(bian)當前的壓力設定值（P01的設定(ding)值(zhi)）。在第二壓(ya)力（消(xiao)防）開關（DI1與CM2）閉(bi)合時，SV窗(chuang)口顯示的(de)是第二設(she)定壓(ya)力(li)。按"▲"和"▼"鍵(jian)將(jiang)直接改變當前的第(di)二設定壓(ya)力值(zhi)，第(di)二壓(ya)力也(ye)可(ke)以在P02中設定。
十、注(zhu)意事項
◆ 水泵(beng)不允(yun)許超(chao)出額定轉(zhuan)速(su)以及低于一(yi)定速(su)度(du)運(yun)行(xing)，超(chao)速(su)會(hui)引起軸承、管(guan)網等機械損壞、低于一(yi)定速(su)度(du)時水泵(beng)的效(xiao)率會(hui)快(kuai)速(su)下降。因此，變(bian)頻器要設置合適的上限(xian)、下限(xian)運(yun)行(xing)頻率。
◆ 恒壓供水(shui)切換，當電機工頻控制時，必需裝上(shang)合適的熱繼(ji)電器以保(bao)護電機。
◆ 電(dian)機側的(de)工頻(pin)旁路(lu)與變頻(pin)器輸出之(zhi)間(jian)應使用帶有(you)機械聯(lian)鎖(suo)裝(zhuang)置(zhi)的(de)交流(liu)接觸器，并在(zai)電(dian)氣控制(zhi)回路(lu)上進(jin)行邏(luo)輯互鎖(suo)，以(yi)防止(zhi)工頻(pin)電(dian)源與變頻(pin)器輸出之(zhi)間(jian)引起短路(lu)而損壞變頻(pin)器及相關設備。
◆ 電機所連接的(de)工頻(pin)(pin)電源的(de)相序應與變頻(pin)(pin)器輸出的(de)相序一致(zhi)，為防止電機反(fan)轉事故(gu)，請確認相序后運行(xing)。
◆ 在進行變頻器控制信號接線時，請把其(qi)同動(dong)力(li)(li)線分離(li)，也(ye)不要配置在同一配線管內，否則有可(ke)能(neng)產生誤動(dong)作。壓(ya)力(li)(li)設定信號線與壓(ya)力(li)(li)反饋信號線必須采用(yong)屏蔽線。
