【前言】變(bian)頻(pin)調(diao)速恒(heng)(heng)壓供(gong)(gong)(gong)(gong)水(shui)(shui)(shui)技(ji)(ji)術以(yi)其節(jie)能、安全、供(gong)(gong)(gong)(gong)水(shui)(shui)(shui)高(gao)品質等優點，在供(gong)(gong)(gong)(gong)水(shui)(shui)(shui)行業(ye)得到了廣(guang)泛應用(yong)。恒(heng)(heng)壓供(gong)(gong)(gong)(gong)水(shui)(shui)(shui)調(diao)速系統(tong)(tong)(tong)實現(xian)水(shui)(shui)(shui)泵電動(dong)(dong)機無級(ji)調(diao)速，依據用(yong)水(shui)(shui)(shui)量的(de)(de)變(bian)化(實際上為供(gong)(gong)(gong)(gong)水(shui)(shui)(shui)管網的(de)(de)壓力變(bian)化)自動(dong)(dong)調(diao)節(jie)系統(tong)(tong)(tong)的(de)(de)運行參數，在用(yong)水(shui)(shui)(shui)量發生變(bian)化時保持水(shui)(shui)(shui)壓恒(heng)(heng)定以(yi)滿足(zu)用(yong)水(shui)(shui)(shui)要求，是當今先進、合(he)理的(de)(de)節(jie)能型供(gong)(gong)(gong)(gong)水(shui)(shui)(shui)系統(tong)(tong)(tong)。普(pu)傳科技(ji)(ji)作為具(ju)有電機設計(ji)生產基(ji)礎(chu)的(de)(de)變(bian)頻(pin)器專業(ye)制造商，為市場和(he)客戶(hu)考慮，開發出(chu)多泵供(gong)(gong)(gong)(gong)水(shui)(shui)(shui)控制系統(tong)(tong)(tong)軟(ruan)件(jian)，配(pei)合(he)高(gao)性(xing)能普(pu)傳變(bian)頻(pin)器，在恒(heng)(heng)壓供(gong)(gong)(gong)(gong)水(shui)(shui)(shui)系統(tong)(tong)(tong)中得到廣(guang)泛應用(yong)。
【特點(dian)】采用普傳變頻(pin)器(qi)與普傳多泵(beng)供(gong)水(shui)系(xi)統專用控制(zhi)器(qi)構成控制(zhi)系(xi)統，進(jin)行優化(hua)控制(zhi)泵(beng)組的調(diao)速運(yun)行，并自動調(diao)整泵(beng)組的運(yun)行臺數，完成供(gong)水(shui)壓力(li)的閉環控制(zhi)，在管網流量變化(hua)時(shi)達到穩定供(gong)水(shui)壓力(li)和節約電能的目的。
【系統優點】
1.恒壓(ya)供水技術因采用變(bian)頻器改變(bian)電動機電源(yuan)頻率，而達到調節水泵(beng)轉速改變(bian)水泵(beng)出口壓(ya)力，具有降低管道阻(zu)力，大(da)大(da)減少截(jie)流損失的效能。
2.由于變量(liang)泵工(gong)作在(zai)(zai)變頻工(gong)況，在(zai)(zai)其出口流(liu)量(liang)小于額定流(liu)量(liang)時，泵轉速(su)降低，減(jian)少了軸承的磨損和(he)發(fa)熱，延長泵和(he)電動機(ji)(ji)的機(ji)(ji)械(xie)使用(yong)壽(shou)命。因(yin)實現恒壓自動控制(zhi)，不需(xu)要(yao)操作人(ren)員頻繁(fan)操作，降低了人(ren)員的勞動強(qiang)度，節(jie)省了人(ren)力。
3.水泵電(dian)動(dong)機采用(yong)軟啟動(dong)方式，按(an)設定的(de)(de)(de)加速(su)時間(jian)加速(su)，避免電(dian)動(dong)機啟動(dong)時的(de)(de)(de)電(dian)流沖擊，對電(dian)網電(dian)壓(ya)造成(cheng)波動(dong)的(de)(de)(de)影響，同時也避免了電(dian)動(dong)機突然加速(su)造成(cheng)泵系統的(de)(de)(de)喘振。
4.由(you)于變(bian)量泵工(gong)作在變(bian)頻工(gong)作狀態，在其運行(xing)過程中(zhong)(zhong)其轉速是由(you)外供水量決(jue)定的(de)，故系統(tong)在運行(xing)過程中(zhong)(zhong)可節約可觀的(de)電能（平均25％以上），系統(tong)具有(you)收回(hui)投資快，而長期(qi)受益，其產生的(de)社(she)會效益也是非常巨大。

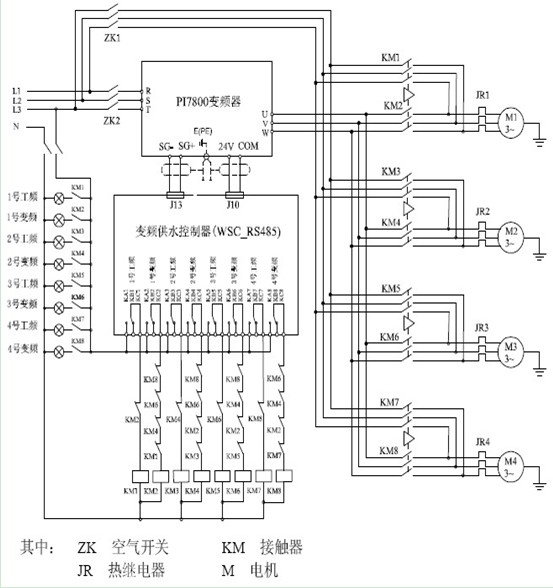

一.供(gong)水系統(tong)配線圖（以4泵供(gong)水為例）

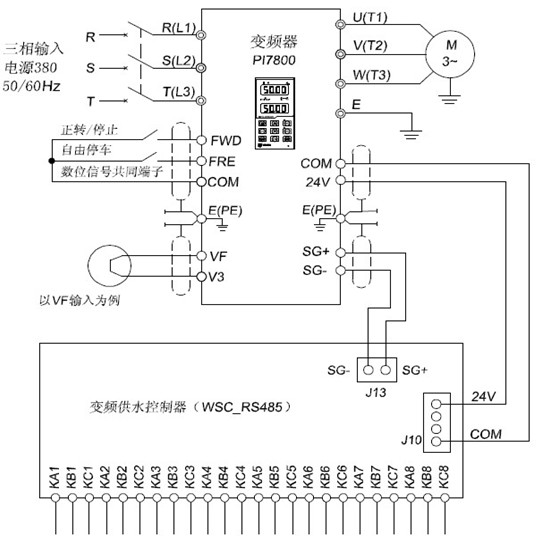

二(er).變頻器與供水板之間(jian)的連接示意圖
三.供水控制原理
當有若干臺水(shui)泵(beng)同時供(gong)水(shui)時，由(you)于(yu)在不同時間（白(bai)天和晚上），不同季節(jie)（夏天和冬天），用(yong)水(shui)流量的變化很大，為(wei)了節(jie)約(yue)能源和保(bao)護設(she)備，本(ben)著(zhu)多用(yong)多開，少(shao)用(yong)少(shao)開的原則，進行切換。
變(bian)頻器能根據(ju)壓力閉環控制(zhi)要求自動確定運行泵(beng)的臺(tai)數(shu)，在設定的范圍(wei)內(nei)，同一時刻只有一臺(tai)泵(beng)由變(bian)頻器控制(zhi)。
當定時(shi)輪換間隔時(shi)間設(she)定在0.05~100.00之(zhi)間，則穩(wen)定運(yun)行(xing)相應時(shi)間后(hou)，變頻器將(jiang)按先(xian)開先(xian)關的(de)(de)原則輪換控制(zhi)泵(beng)的(de)(de)運(yun)行(xing)，以保證每臺泵(beng)能得到均等的(de)(de)運(yun)行(xing)機會和時(shi)間，防(fang)止部分泵(beng)因長期不用而(er)銹死(si)。
泵運行(xing)到上限或(huo)(huo)下限后，到達增加(jia)(jia)泵或(huo)(huo)減(jian)少泵的判斷時間，變頻器將按先停(ting)先開的原(yuan)則加(jia)(jia)減(jian)泵控制(zhi)，以保證每臺(tai)泵都有(you)機會運行(xing)，防(fang)止部分泵因長期(qi)不(bu)用而銹死。
四.普(pu)傳變頻器供水相關(guan)參數(shu)
|
相(xiang)關(guan)參數
|
說明
|
|
F04
|
頻率給(gei)定(ding)模式
|
|
F61
|
負載類型選則
|
|
P00
|
PID調節方式
|
|
P01
|
輸出頻率(lv)限(xian)制
|
|
P02
|
反饋(kui)信(xin)號(hao)選擇(ze)
|
|
P03
|
給定信號選擇
|
|
C01
|
啟動(dong)壓力百分比
|
|
C02
|
停(ting)機壓(ya)力百分(fen)比
|
|
d00
|
定(ding)時供水(shui)時間
|
|
d01
|
定時輪(lun)換間隔時間
|
注：特別(bie)強(qiang)調需要休眠的現(xian)場機器(qi)主控(kong)板需用1.10版本的CPU
五(wu).操作說明(ming)及接線注意事項
1.工頻(pin)驅動電機時(shi)，請務必裝上(shang)合適的(de)熱繼電器以保護電機。
2.電(dian)機側的工頻(pin)(pin)旁路與變頻(pin)(pin)器輸出(chu)之間(jian)應使用帶有機械聯鎖(suo)裝置的交流接觸(chu)器，并在電(dian)氣(qi)控制回路上進行邏輯互鎖(suo)，以防(fang)止(zhi)工頻(pin)(pin)電(dian)源與變頻(pin)(pin)器輸出(chu)之間(jian)引起短路而損(sun)壞變頻(pin)(pin)器及相關設(she)備。
3.電機(ji)所連接的(de)工頻(pin)電源的(de)相序應(ying)與變頻(pin)器輸出的(de)相序一致，為防止電機(ji)反轉事故，請確認相序后運行(xing)。
4.在進行變頻器控制信號(hao)接線(xian)時(shi)，請把其同動力線(xian)分離，也不要配(pei)置在同一配(pei)線(xian)管內，否則(ze)有可(ke)能產生誤動作。
5.壓力(li)設定信(xin)號線與壓力(li)反饋信(xin)號線必須采用(yong)屏蔽線。
更多(duo)詳情請聯系客服熱(re)線(xian)：4000411755
